PoE供电|一文带你了解什么是PoE供电

一、综述

随着物联网的飞速发展，诸如IP电话、网络视频监控和无线以太网络的广泛应用，需要提供网络服务的终端越来越丰富，使用传统强电的方式为多种多样的智能终端供电变得越来越困难对以太网的供电需求变得迫切，终端通常需要直流电源，但它们通常安装在天花板上或没有电源插座的室外。即使有电源插座，也没有地方可以为这些端子安装 AC/DC 适配器。在大型局域网中，管理员需要管理多个需要统一供电和管理的终端。在这种情况下，电源管理很困难。

以太网供电（Power over Ethernet，简称PoE）技术的普及，正逐一解决各类智能终端的供电问题。目前PoE技术已经从传统的WLAN、网络监控、IP电话等应用场景延伸到新零售、IoT（Internet of Things，物联网）、智慧城市等多种场景被广泛应用，具有成本低、施工方便、供电稳定、运维效率高等特点。究竟什么是PoE供电呢，下文我们就一探究竟。

二、什么是PoE

2003年6月，IEEE批准了802.3af标准,该标准是基于以太网供电系统PoE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

PoE（Power over Ethernet）是有源以太网供电的简称，指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

一个完整的PoE系统包括供电端设备(PSE，Power Sourcing Equipment)和受电端设备(PD，Powered Device)两部分。供电端设备(PSE)：支持PoE功能的以太网交换机、路由器、集线器或者其他网络交换设备；受电端设备(PD)：无线覆盖项目中主要就是无线AP。

三、PoE供电的工作过程

当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下：

1.检测：一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

2.PD端设备分类：当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

3.开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

4.供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

5.断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

四、PoE供电的优势

安装方便：PoE 不受限于固定的电源插座，即使在电力基础设施老旧房屋中也能轻松完成设置。

简化布线，节省空间，降低安装与日常维护成本：采用 PoE 供电的设备，由于只需要一根网线便能同时完成供电和传输数据的作用，所以可以避免过多的电源适配器和电缆的连接。还将有助于降低基础设施的安装和日常运营成本，因为可以利用现有网络基础设施，所以能够轻松完成部署，用户还能通过交换机集中管理电力输出节约成本。

安全可靠：主动 PoE 在设备接通前会有“握手”测试，确认两者间的兼容性。此外，面对断电等突发状况，PoE 技术也能够提供可靠性保障。例如，对于配备了不间断供电系统的现代化机房，使用 PoE 供电的安全摄像头、门禁系统等设备不会因电力中断而被解除安全保护。而且，POE供电端设备只会为需要供电的设备供电，只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。

管理便捷：像数据传输一样，POE可以通过使用简单网管协议(SNMP)来监督和控制该设备；用户可以自动、安全地在网络上混用原有设备和POE设备，这些设备能够与现有以太网电缆共存；在无线局域网中，POE可以简化射频测试任务，接入点能够被轻松地移动和接入。

五、PoE供电交换机

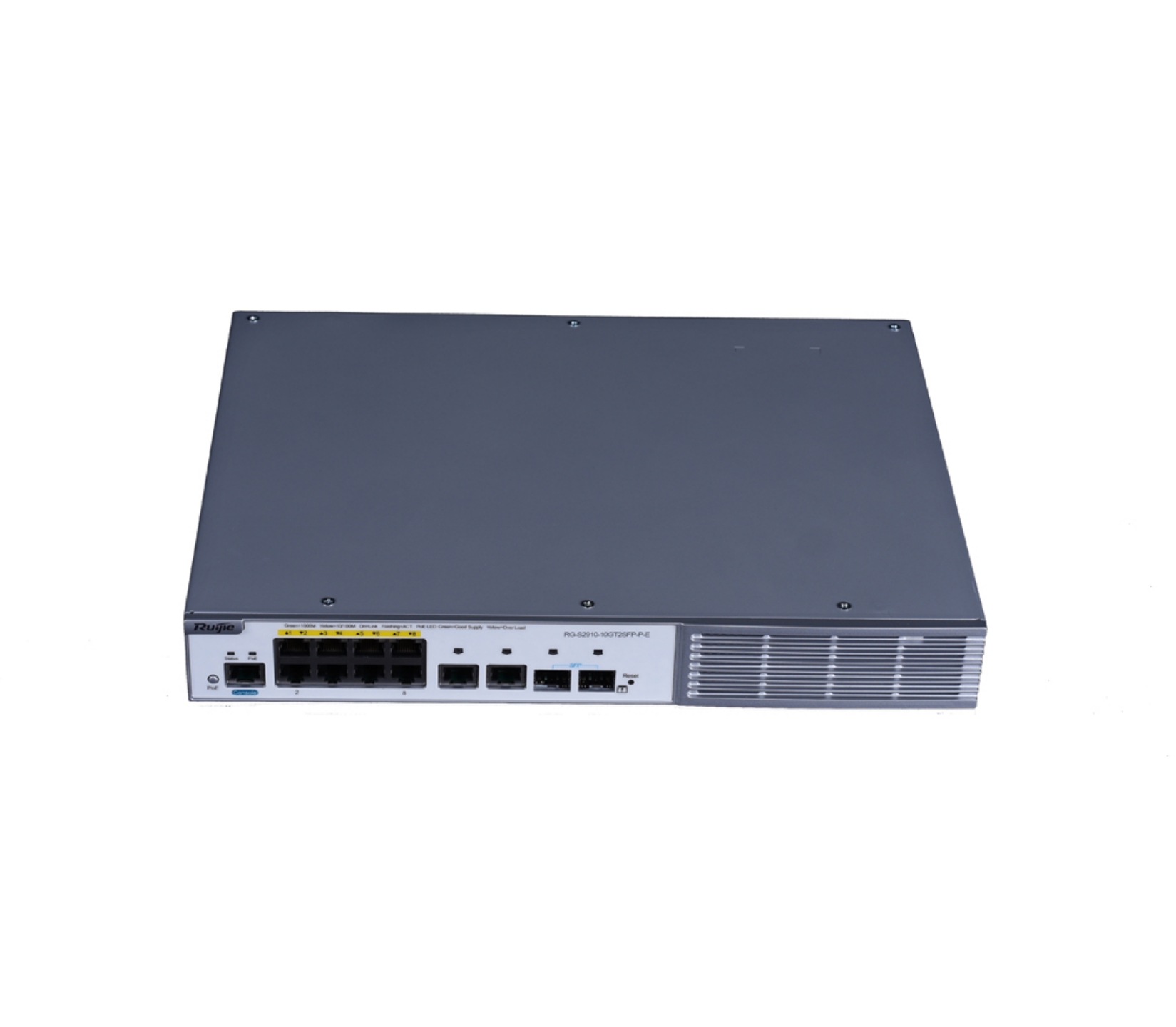

1、RG-S2910G-P系列千兆PoE交换机

尊龙时凯网络RG-S2910G-P系列交换机是尊龙时凯网络面向中小网络场景推出的绿色节能低端口密度PoE交换机。该产品通过无风扇静音设计，完满解决了小型交换机部署在办公环境噪声大的问题，可广泛适用于校园网、政务网、企业网等需要为IP电话、WLAN接入点、视频IP摄像机等设备进行PoE远程供电的场景，为用户节省电源布线成本的同时，消除了为这些设备特意连接电源插座的麻烦，更好的支持了新型的服务和应用，从而为用户提供了更高的灵活性和移动性。

2、RG-S2910-H系列千兆PoE交换机

RG-S2910-H系列交换机是尊龙时凯网络面向安全、高效和节能的设计理念推出的新一代千兆以太网交换机，可提供全千兆接入和灵活扩展的万兆上行数据交互能力。该系列产品采用全新的硬件架构设计，搭载尊龙时凯网络最新的RGOS11.X模块化操作系统，可提供更大的资源表项、更快的硬件处理性能、更高的操作使用体验。充分满足用户高密度接入的需求，不同配置的PoE机型还可满足整机所有下行端口PoE+负载的接入需求和万兆上联的高带宽需求。
